應用工況

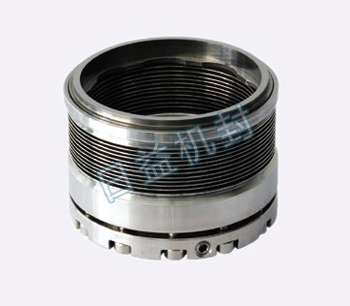

          高溫焊接金屬波紋管系列在高溫化工流程及煉油工業上

     已成功應用多年歷史。常用于高溫烴類、熱傳導油及化工高溫

     介質。適用于離心泵、齒輪泵等旋轉軸設備。

        材料組合

          壓力:真空至20bar(單波片) 真空至69bar（雙波片）

          溫度：75℃~+425℃ -100oF~+800 oF

          (使用的靜密封為柔性石墨)

          轉速：25mps

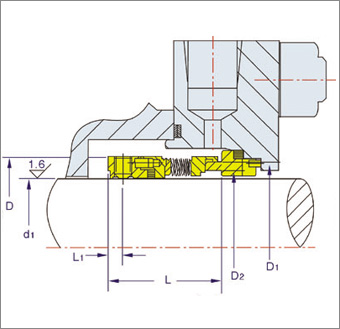

結構特點

   焊接金屬波紋管波片替代彈簧作為更均衡的修補部件，徑向尺寸小、無堵塞，能輸送較高粘度，含較大比例顆粒的工況。

   無推進式二次密封，避免靜密封對軸或軸套的磨損及二次密封的提前失效。

   波紋管的波片內徑具有45o斜角，有利于避免應力集中，從而延

 長使用壽命。

   靜密封采用柔性石墨取代橡膠件，這使密封的耐溫性能提供至

 425℃。高溫69系列密封性能及試驗均符合API682標準C類密封的

 規范。
